كيف ترن لفائف المغناطيس الكهربائي AC؟

كيف ترن لفائف المغناطيس الكهربائي AC؟

بصفتي موردًا متمرسًا للكهرومغناطيسي AC ، فقد شهدت مباشرة الدور الحاسم الذي يلعبه ملف الجرح في أداء هذه الأجهزة. يعد لفائف المغناطيس الكهربائي AC عملية دقيقة تتطلب مزيجًا من المعرفة الفنية والدقة والمواد الصحيحة. في هذه المدونة ، سأمشي بك خلال خطوات لف ملف AC Electromagnet ، وتقديم رؤى تأتي من سنوات من الخبرة في هذه الصناعة.

فهم أساسيات المغناطيسات الكهربائية AC

قبل الخوض في عملية المتعرجة ، من الضروري فهم المبادئ الأساسية للمغناطيس الكهربائي AC. تعمل electromagnet AC على مبدأ الحث الكهرومغناطيسي. عندما يمر تيار متناوب (AC) عبر ملف من السلك ، فإنه يخلق مجالًا مغناطيسيًا يتناوب في الاتجاه والقوة. يمكن استخدام هذا المجال المغناطيسي لجذب أو صد المواد المغناطيسية المغناطيسية ، مما يجعل المغناطيسات الكهربائية AC مفيدة في مجموعة واسعة من التطبيقات ، من الآلات الصناعية إلى الأجهزة المنزلية.

يتم تحديد أداء المغناطيس الكهربائي AC إلى حد كبير من خلال خصائص ملفه ، بما في ذلك عدد المنعطفات ، ومقياس السلك ، والمواد الأساسية. تؤثر هذه العوامل على قوة المجال المغناطيسي واستهلاك الطاقة والكفاءة الكلية للكهرومغناطيسية.

اختيار المواد المناسبة

تتمثل الخطوة الأولى في لف ملف AC electromagnet في تحديد المواد المناسبة. المكونان الرئيسيان هما السلك والنواة.

اختيار الأسلاك
يجب أن يكون للسلك المستخدم للملف مقاومة منخفضة لتقليل فقدان الطاقة وتوليد الحرارة. النحاس هو المادة الأكثر استخدامًا بسبب الموصلية الكهربائية الممتازة. يعتمد مقياس السلك على قوة المجال الحالية والمغناطيسية المطلوبة. يمكن أن تحمل الأسلاك الأكثر سمكًا (أرقام المقياس السفلي) المزيد من التيار ولكنها قد تتطلب مساحة أكبر. على العكس من ذلك ، فإن الأسلاك الأرق (أرقام قياس أعلى) مناسبة للتطبيقات التي تكون فيها المساحة محدودة ولكن قد يكون لها مقاومة أعلى.

المواد الأساسية
جوهر المغناطيس الكهربائي يعزز المجال المغناطيسي الناتج عن الملف. يتم استخدام المواد المغناطيسية الناعمة مثل الحديد أو الصلب بشكل شائع لأنها يمكن أن تكون مغناطيسية وتزميد. يؤثر شكل وحجم النواة أيضًا على أداء المغناطيس الكهربائي. على سبيل المثال ، يمكن استخدام جوهر أسطواني لمغناطيس الملف اللولبي ، في حين يمكن استخدام النواة على شكل U لتركيز المجال المغناطيسي في منطقة معينة.

إعداد النواة

بمجرد تحديد المواد ، فإن الخطوة التالية هي إعداد النواة. يتضمن ذلك تنظيف النواة لإزالة أي الأوساخ أو الصدأ أو الحطام الذي يمكن أن يؤثر على الخواص المغناطيسية. قد تحتاج أيضًا إلى عزل النواة لمنع الدوائر القصيرة بين السلك والنواة. يمكن القيام بذلك عن طريق لف اللب بطبقة من الشريط العازلة أو باستخدام جوهر معزول مسبقًا.

تحديد عدد المنعطفات

يعد عدد المنعطفات في الملف عاملاً حاسماً في تحديد قوة المجال المغناطيسي للمغناطيس الكهرومغناطيسي. كلما زاد عدد المنعطفات ، كلما كان المجال المغناطيسي أقوى. ومع ذلك ، فإن زيادة عدد المنعطفات تزيد أيضًا من مقاومة الملف ، والتي يمكن أن تؤدي إلى ارتفاع استهلاك الطاقة وتوليد الحرارة.

لحساب عدد المنعطفات ، يمكنك استخدام الصيغة التالية:

[n = \ frac {v} {4.44f \ phi_ {max}}]

عندما يكون (N) هو عدد المنعطفات ، (V) هو الجهد المطبق على الملف ، (F) هو تردد تيار التيار المتردد ، و (\ phi_ {max}) هو الحد الأقصى للتدفق المغناطيسي في القلب.

في الممارسة العملية ، قد تحتاج إلى ضبط عدد المنعطفات بناءً على المتطلبات المحددة لتطبيقك. على سبيل المثال ، إذا كنت بحاجة إلى مجال مغناطيسي أقوى ، فيمكنك زيادة عدد المنعطفات ، ولكن قد تحتاج أيضًا إلى استخدام سلك أكثر سمكًا لتقليل المقاومة.

لف الملف

الآن تأتي عملية اللف الفعلية. فيما يلي الخطوات المراد متابعتها:

1. تأمين السلك: ابدأ بتأمين نهاية واحدة من السلك إلى القلب. يمكنك استخدام قطعة صغيرة من الشريط أو المشبك لعقد السلك في مكانه.

2. ابدأ في الارتداد: الرياح بعناية السلك حول النواة بطريقة أنيقة وموحدة. تأكد من أن المنعطفات قريبة من بعضها البعض ولا تتداخل. يمكنك استخدام رقصة متعرجة أو مخرطة لمساعدتك على الريح الملف بالتساوي.

3. الحفاظ على التوتر: أثناء قيامك بالرياح السلك ، حافظ على توتر ثابت للتأكد من أن المنعطفات ضيقة وأن الملف جيدًا - يتكون. الكثير من التوتر يمكن أن يكسر السلك ، في حين أن التوتر القليل جدًا يمكن أن يؤدي إلى لفائف فضفاضة وغير فعالة.

4. أضف طبقات (إذا لزم الأمر): بناءً على عدد المنعطفات المطلوبة ، قد تحتاج إلى إضافة طبقات متعددة من الأسلاك. عند إضافة طبقة جديدة ، تأكد من عزل الطبقة السابقة لمنع دوائر قصيرة بين الطبقات. يمكنك استخدام طبقة رقيقة من الشريط العازلة أو طبقة من الورق بين الطبقات.

5. الانتهاء من اللف: بمجرد إصابة العدد المطلوب من المنعطفات ، قم بتأمين الطرف الآخر من السلك إلى القلب. يمكنك استخدام قطعة أخرى من الشريط أو اتصال ذي اللحام لعقد السلك في مكانه.

اختبار الملف

بعد لف الملف ، من المهم اختباره للتأكد من أنه يعمل بشكل صحيح. يمكنك استخدام مقياس متعدد لقياس مقاومة الملف. يجب أن تكون المقاومة ضمن النطاق المتوقع بناءً على مقياس السلك وعدد المنعطفات.

يمكنك أيضًا اختبار قوة المجال المغناطيسي للكهرومغناطيس عن طريق توصيل الملف بمصدر طاقة التيار المتردد واستخدام مستشعر الحقل المغناطيسي. إذا كانت قوة المجال المغناطيسي أقل مما كان متوقعًا ، فقد تحتاج إلى التحقق من أي دوائر قصيرة أو اتصالات فضفاضة أو تعويذة غير صحيحة.

تطبيقات المغناطيسات الكهربائية AC

المغناطيسات الكهربائية AC لديها مجموعة واسعة من التطبيقات في مختلف الصناعات. تشمل بعض التطبيقات الشائعة:

• الأتمتة الصناعية: يتم استخدام المغناطيس الكهربائي AC في صمامات الملف اللولبي ، والمرحلات ، والمشغلات للتحكم في تدفق السوائل وحركة الأجزاء الميكانيكية. على سبيل المثال،الملف اللولبي للصماميستخدم على نطاق واسع في العمليات الصناعية للتحكم في فتح وإغلاق الصمامات.
• الأجهزة المنزلية: العديد من الأجهزة المنزلية ، مثل الثلاجات والغسالات وأقفال الأبواب ، تستخدم المغناطيسات الكهربائية AC. على سبيل المثال ، يستخدم الملف اللولبي في قفل باب الثلاجة مغناطيسًا كهربائيًا AC لإغلاق الباب.

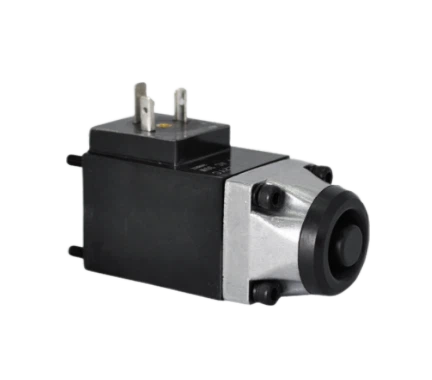

• صناعة السيارات: يتم استخدام المغناطيس الكهربائي AC في مبتدئين السيارات وحقن الوقود ونوافذ الطاقة.الملف اللولبي لصمام اتصال المسماروالملف اللولبي لصمام الاتصال الخيوطتستخدم عادة في أنظمة وقود السيارات.

خاتمة

يعد لفائف المغناطيس الكهربائي AC عملية معقدة ولكنها مجزية. باتباع الخطوات الموضحة في هذه المدونة ، يمكنك ترطيب لفائف عالية الجودة تلبي المتطلبات المحددة لتطبيقك. كمورد للمغناطيس الكهربائي AC ، لدي الخبرة والخبرة لتزويدك بأفضل المواد والمشورة لتلبية احتياجاتك.

إذا كنت مهتمًا بشراء المغناطيس الكهربائي AC أو لديك أي أسئلة حول عملية لف الملف ، فلا تتردد في الاتصال بنا لمناقشة مفصلة. نحن ملتزمون بتزويدك بمنتجات عالية الجودة وخدمة عملاء ممتازة.

مراجع

• جروفر ، FW (1946). حسابات الحث: صيغ العمل والجداول. منشورات دوفر.
• Halliday ، D. ، Resnick ، R. ، & Walker ، J. (2014). أساسيات الفيزياء. وايلي.
• Sadiku ، MNO (2014). عناصر الكهرومغناطيسية. مطبعة جامعة أكسفورد.
